I . Komplet enhedskonfiguration og oprindelse
Kerneteknologikomponenter
Kompressorskrueelement (en-trins komprimering)
Importerede komponenter
Kontrolsystem
Kobling
Indtagelsesbelastning/losningsventil, reguleringsventil, magnetventil
Luftindtagsfilter, oliefilter, olie-luftseparator
Fleksible slanger med høj temperatur
Alle ovennævnte komponenter, inklusive kontrolsystemet og andre dele, er produceret af Atlas Copco Airpower i Belgien eller OEM fremstillet i Europa.
Indenlandske komponenter
Trailerchassis og akselsystem, specielt designet til kinesiske vejforhold
Dieselmotor: Dongfeng Cummins China Stage IV Engine
Indkapsling, lydisoleret bomuld og baffler
Luftopbevaringstank og sikkerhedsventil
Køleventilator og radiatorenhed
Ambient-temperatur fleksible slanger og brændstofrør
Forskellige rørled og støbegods
Dieselfilter
Gearkasse
Minimum trykventil
Sensorer og relaterede ledninger
Blandt disse fremstilles dieselmotoren af Dongfeng Cummins Engine Co ., Ltd ., mens andre komponenter er OEM produceret af Atlas Copcos leverandører i Wuxi .
Ii . Hovedstyringsdisplay
Kompressor arbejdspresset måler
Kompressorbelastningsknap
Kumulativ driftstimetager
Alarm- og fejlindikatorlys
Start/stop -knap og kontrolmodul
Brændstoftank og def (urinstof) tankniveau display
Skrueelementolieniveauindikator
Luftindtagelsesfilter tilstoppende indikator
III . Hovedbeskyttelsesenheder og funktioner
Automatisk nedlukningsbeskyttelse:
Kompressorudgangstemperatur Høj alarmlys
Motorolietryk Lav alarmlys
Motor kølevæsketemperatur Høj alarmlys
Alarmlys med lavt brændstof og def tankniveau
Luk selvkontrol og efterbehandlingsregenerering Prompt
Standard Pace System til energibesparende optimering
Iv . ledsagende dokumenter og genstande
Produktdrift og vedligeholdelsesvejledning
Reservedele katalog
Trykbeholder og sikkerhedsventilcertifikater
50- times vedligeholdelsessæt

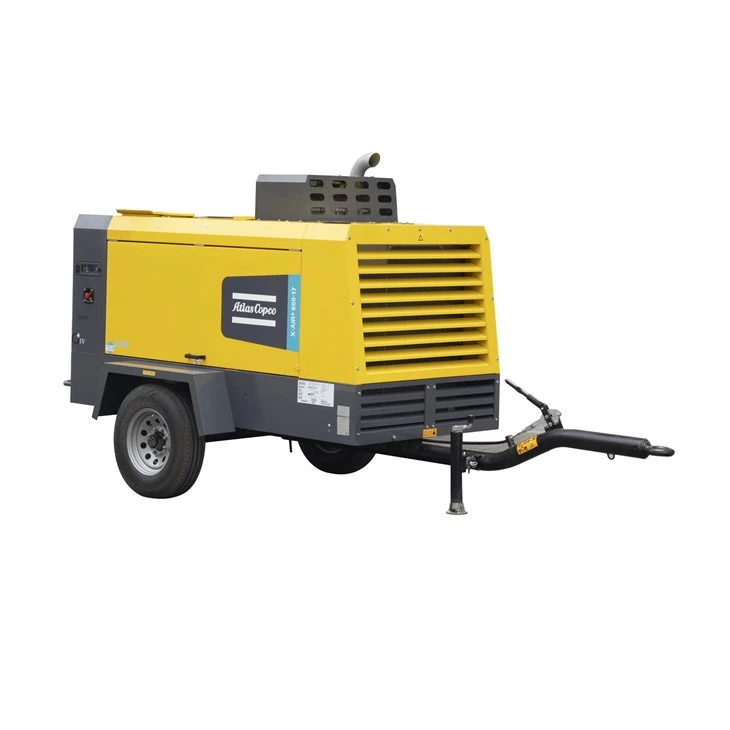

X-AIR 600-17 detaljer
1. vigtigste tekniske parametre
Luftkompressorform: primær skruekomprimering, luftkøling, dieselmotordrev, feltmobiloperation
|
Teknisk parameter
|
|
X-air + 600-17
|
|
Bedømt gasvolumen FAD
|
Kubikmeter/minut m ³/min
|
17.2-14.3
|
|
Arbejdstryk
|
Kilogramstang
|
5-17
|
|
Maksimal motorhastighed (fuld belastning)
|
RPM (revolutioner pr. Minut)
|
2200-1900
|
|
Skrue smøreolievolumen
|
Hæv l
|
42 (udskiftningsmængde pr. Vedligeholdelsescyklus)
|
|
Volumen af gasopbevaringstank (olie- og gasseparationstank)
|
Hæv l
|
76
|
|
Brændstoftank/urinstof tankkapacitet
|
Hæv l
|
175/-
|
|
Olieindhold ved trykluftudgang
|
ppm
|
<5
|
|
Tryk på luftudløbstemperatur (baseret på nominelle referencebetingelser)
|
Celsius 0 c
|
100
|
|
Bedømte referencebetingelser
|
|
|
|
Absolutt indsugningstryk
|
Kilogramstang
|
1
|
|
Relativ luftfugtighed
|
%
|
0
|
|
Indløb lufttemperatur
|
Celsius 0 c
|
20
|
|
Ekstreme arbejdsvilkår
|
|
|
|
Minimum effektivt arbejdstryk for gasopbevaringstank
|
Kilogramstang
|
4
|
|
Maksimalt effektivt arbejdstryk for gasopbevaringstank (losning)
|
Kilogramstang
|
18
|
|
Maksimal omgivelsestemperatur
|
Celsius 0 c
|
50
|
|
Minimum starttemperatur
|
Celsius 0 c
|
-10/-25 (valgfri kold start)
|
|
Højeste højde
|
Mi m
|
3000
|
2. dieselmotor
| fabrikant | Cummins | |
| model | B5.9CS4 GIV -standard | |
| Udgangseffekt ved nominel hastighed | Kilowatt KW | 154 |
| Belastningsfaktor | % | - |
| kølevæske | Kølevæske | |
| Cylindre | Inline 6- cylindermotor | |
| Smøring af oliesystemvolumen | Hæv l | 16.5 (udskiftningsmængde pr. Vedligeholdelsescyklus) |
| Kølesystemkapacitet | Hæv l | 28 |
3. overordnede dimensioner og vægt
| Hele maskinlængde * Bredde * Højde - Trailer Type (inklusive moppe) | Millimeter MM | 4700*1940*2400 |
| Hele maskinlængde * Bredde * Højde - kassetype | Millimeter MM | 2960*1400*2110 |
| Hele maskinevægt trailer/kasse (våd vægt) | Kilogram (kg) | 2300/2200 |
| Udstødningsventilstørrelse | Tomme ind | 1*G2,1*G3/4 |
