Geologisk kerneborerig med crawler

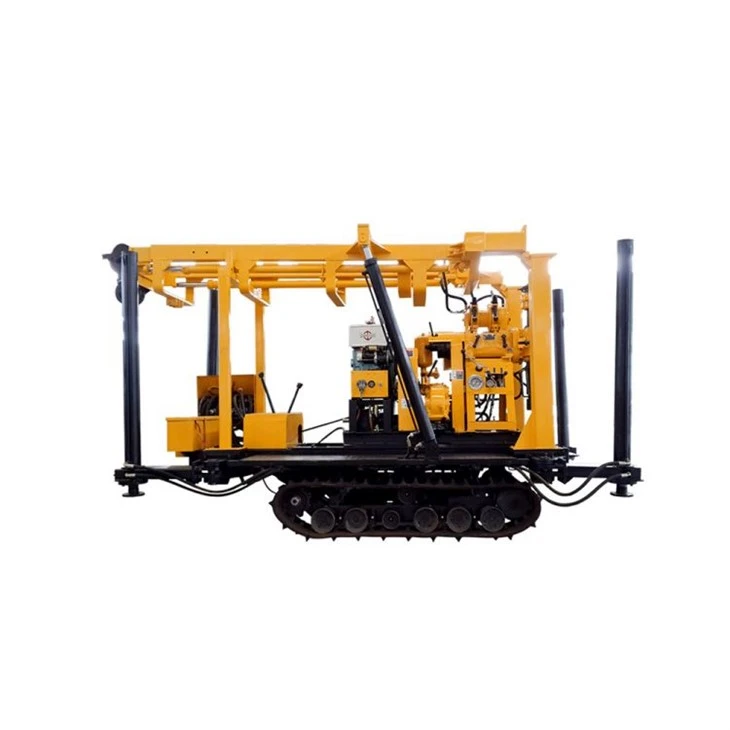

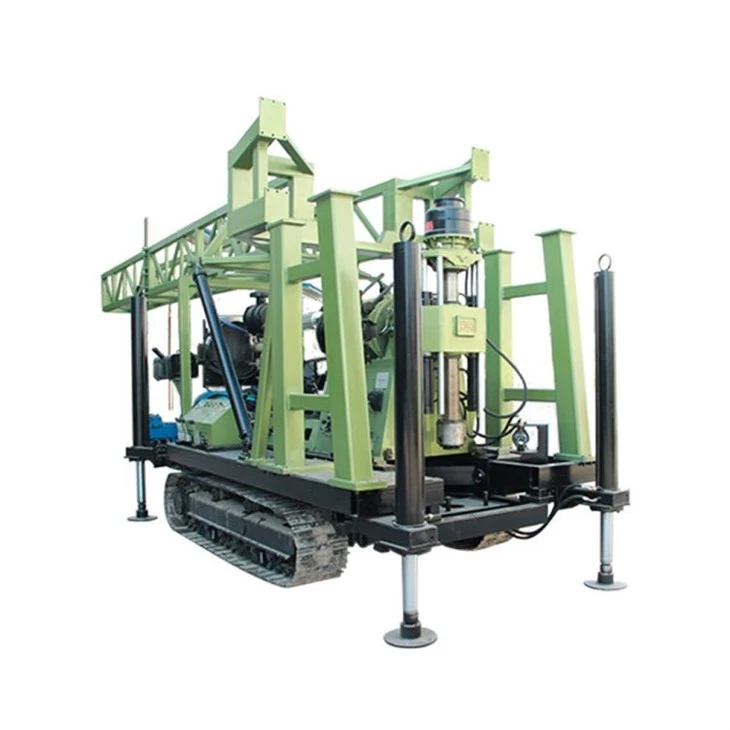

XY-44En crawler-monteret borerig er et kerneboreudstyr hovedsageligt til diamant- og karbidboring, som hovedsageligt bruges i geologi, metallurgi, kul, hydrologi, ingeniør- og andre industrier, og som også kan bruges til ingeniørgeologisk udforskning , lavvandet olie- og gasminedrift, minetunnelventilation, dræning, hydrologisk brøndboring og pælekonstruktion med stor diameter.

Send forespørgsel

Download

Beskrivelse

Specifikationer

Tekniske parametre		Specifikation af borerør (mm)	Boredybde (m)
Indendørs borerør	Indvendig fortykkelsestype	42	1400
		50	1000
		60	830
	Rebets kerne	55.5	1250
		71	1000
		89	800
DCDMA borerør		BQ borerør	1300
		NQ borerør	1000
		HQ borerør	750
		PQ borerør	420
	Udvendig fortykkelsestype	60	800
		73	500
		89	300
Borevinkel		0 grad -360 grad
Motor	Model	Magt	Hastighed
Motor	Y225S-4	37 kW	1480r/min
Dieselmotor	CA4110	81 kW	2800r/min
Gyrator
Type: dobbelt cylinder hydraulisk fodermaskine roterende type
Diameter af lodret		φ93 mm
aksel gennemgående hul
Lodret spindelhastighed
Fremaddrejning (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Omvendt hastighed (r/min)		63/198
Maks. drejningsmoment på lodret aksel		8000N·m
Lodret streg		600 mm
Maks. tyngdekraften af den lodrette akse		125KN
Maks. lodret akseltryk		90KN
Hejse
Type: Planetgear, håndtagsbremse
Ståltovs diameter		φ18,5 mm
Kapacitet af tromle ståltov		95m (viklet syv lag)
Maks. løftekraft af enkelt reb		45KN
Løftehastighed af ståltov
Tromlens lineære hastighed (m/s)		0.7-2.68m/s (tolv grader)
Koblingen
Type: bil speciel tør enkelt skive friktionskobling
(matchet med 6T46 gearkasse)
Det hydrauliske system
Systemtrykket
Det nominelle tryk		20Mpa
Det højeste tryk		25Mpa
Kapacitet		20 ml/r
Reol sektion
Type: skridsikker type (med glidende base)
Rig tilbage slag		460 mm
Hulafstand		260 mm
Dimension (LBH)		355022003100mm
Rigvægt (med motor)		6300 kg

Produktdetaljer

Mærkenavn: Miningwell
Minimum ordremængde: 1 sæt
Emballagedetaljer: standard eksportemballage
Leveringstid:15-20 dage
Betalingsbetingelser: L/C, T/T, Western Union

XY-44A Crawler klippekerneboring hovedfunktioner

1. Med flere rotationshastighedstrin (12 fremad og 2 baglæns) og rimeligt omdrejningstalsområde, drejningsmoment ved lav hastighed (op til 8000N.m), er den ikke kun velegnet til legerings- og diamantkerneboring, men også til ingeniørgeologisk udforskning , hydrologisk brøndboring og funderingspælekonstruktion.

2. Lodret aksel-gennemløbsdiameter (93 mm), dobbeltcylindret hydraulisk fremføring, lang slaglængde (op til 600 mm), stærk procestilpasningsevne, især velegnet til boring med stor diameter til boring af rebboring (øvre kerneboring), hvilket er befordrende for forbedring af boreeffektiviteten.

3. Vedtagelse af Tsinghua Wanliyang 6T46 transmission, bredt matchet med Foton, JAC, Kaima, Wuzheng og andre lastbilmodeller. Moden teknologi, stabil kvalitet, stærk overbelastningskapacitet, eftersalgsservicestationer og tilbehør over hele landet.

4. Hydraulisk chuck er skivefjeder fastspænding, hydraulisk cylinderudløsning, tre-hulrums automatisk centrerende hydraulisk chuck.

5. Den hydrauliske opsætning inkorporerer en gearoliepumpe til at levere olie, hvilket sikrer ligetil installation, brugervenlighed, minimalt strømforbrug, lav olietemperatur og ensartet drift. Dette apparat er udstyret med en håndbetjent oliepumpe; hvis motoren svigter, forbliver den manuelle pumpe brugbar til at trække boreinstrumenter ind i hulrummet.

6. Denne motor kan udstyres med enten FAW TIANCHAI 4110 (81 kW) naturlig indsugning eller Guangxi Yuchai 4110 (105 kW) turboladet variant.

7. Den crawler-monterede borerig har lavt tyngdepunkt, lang skifteafstand (460 mm), fast fiksering og stabil højhastighedsboring.

8. Udstyret med anti-vibrationsmåler, som er god til kontrol af huldiameter. Mindre læsse- og aflæsningshåndtag, fleksibel transport.

9. Den anvender crawler-chassis, og støttebenets cylinderslag på 1,5 m kan lastes automatisk, hvilket er praktisk til flytning og transport.

Hovedanvendelse

Disse kerneborerigge er primært ansat inden for områder som geologi, metallurgi, kul, hydrologi og teknik og er også velegnede til geologisk ingeniørarbejde, udforskning af lavvandet olie og gas, ventilation af minetunneler, drænsystemer, boring af hydrologiske brønde og konstruktion af store funderingspæle.
