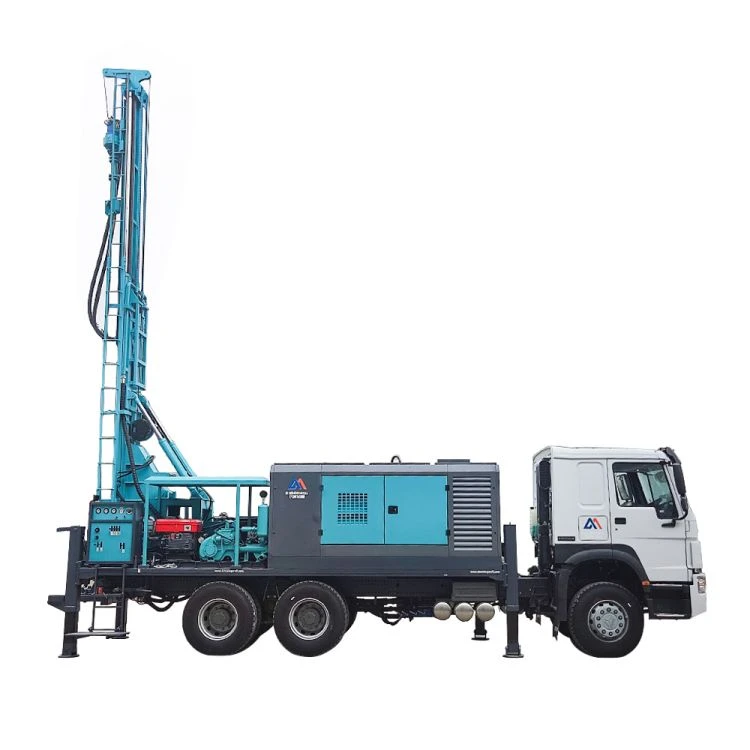

Lastbilmonteret borehulsvandboreudstyr

MWT-250 lastbilmonteret borehulsboremaskine anvender det nye SINO HOWO lastbilchassis, udstyret med 22bar to-trins kompression højtryksluftkompressor, løftekraft op til 17 tons, kan bore vandbrønde med en maksimal dybde på 250 meter .

Send forespørgsel

Download

Beskrivelse

Specifikationer

Tekniske parametre	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Boredybde (m)	180	250	280	350	400	500	680	800
Borediameter (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Udstyret motor	Yuchai 65kW eller PTO	Yuchai 70kW eller PTO	Yuchai 75kW eller PTO	Yuchai 92kW eller PTO	DEUTZ 103kW eller PTO	Yuchai 118kW eller PTO	Cummins 154kW eller PTO	Cummins 194kW eller PTO
Foderslag (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Borerørslængde (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Svinghastighed (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Svingmoment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Rig løftekraft (T)	12	14	17	18	25	26	30	36

Produktdetaljer

Mærkenavn: D miningwell
Certificering: CE, ISO
Minimum ordremængde: 1 sæt
Pakningsdetaljer: 40FR/Bulk Carrier
Leveringstid: 30-45 dage
Betalingsbetingelser: L/C, T/T, Western Union

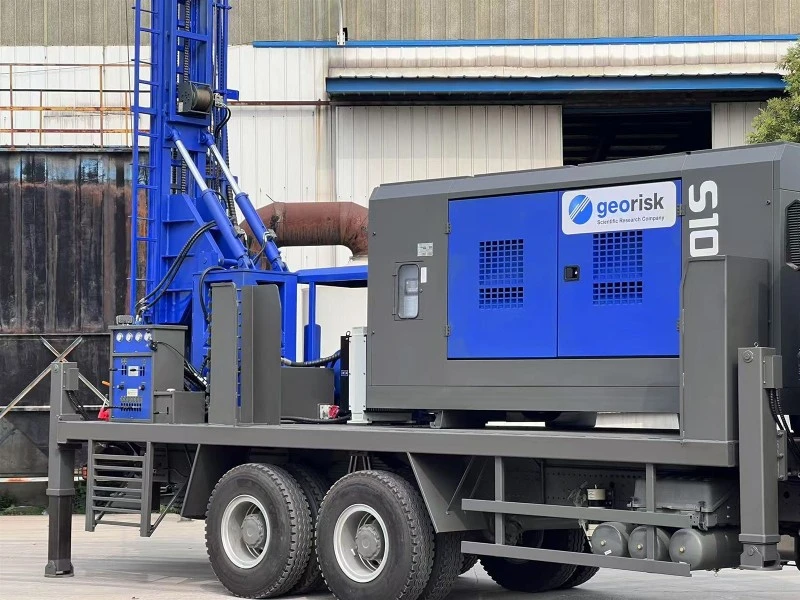

details-of-water-well-drilling-rig-truck 2

Kapacitet

Huldiameter: 140 – 325 mm (51/2 tommer – 13 tommer)

Maksimal dybde: 250 meter @ 203 mm (8 tommer) diameter

Boremetode: DTH og rotationsboring

Prime Mover

Mulighed 1: Brug PTO-system og brug transmissionsgearkasse til at få kraft fra lastbilmotoren (290 hk/336 hk/371 hk) til at drive hydrauliksystemet.

Mulighed 2: Individuel konfiguration af riggen med en 75kw dieselmotor.

Platforms struktur

Kraftig I og C type svejset stålkonstruktion beklædt med 5 mm gitterplader

Mastsamling

Komposit borebom løftes af to cylindre, hvilket øger løftekraften og reducerer transportdimensioner.

Samlet mastlængde: 8000 mm

Drejeligt hovedslag: 6600 mm

Stanghåndtering: 6 m

Centraliseringsåbning: 355 mm

Mastløftecylindre: Mast løftes af to hydrauliske cylindre

Fodersystem

1 x dobbeltvirkende hydraulikcylinder med 1:3 tovviklingssystem

Trækkraft: 17 tons

Trækkraft: 10 – 110 tons

Optrækshastighed: 25 m/min

Træk ned hastighed: 30 m/min

Drejehoved samling

Selvudviklet stålhus med tandhjulsreduktion og oliebadssmøring, drevet af dobbelte hydrauliske motorer.

Maks drejningsmoment: 6000 Nm

Hastighed: 66 – 135 o/min finkontrol

Hydraulisk system

2 x doseringspumper til fremføring og rotation

1 x doseringspumpe til mudderpumpe

3 x doseringspumper til hydraulisk køler, hjælpedrift og mikroføde.

Maksimalt systemtryk: 2900 psi (200 bar)

Hydraulikoliekøler: 70 gpm

Hydraulikolietank kapacitet: 600 liter

Kontrolpanel

Det centrale kontrolpanel er placeret på bagsiden af enheden med nem adgang til boregulvet og er udstyret med alle nødvendige instrumenter, styresystemer og nødafbrydere. Låseanordning er tilvejebragt for at sikre kontrolpanelets sikkerhed.

Fjernelsesnøgle

4 x hydrauliske nivelleringsdonkrafte er forsynet med hurtig indstilling og nivellering af donkraftene, udstyret med kraftige teleskopstyr. Låsekontraventiler er tilvejebragt for sikkerheden og har tilstrækkelig bæreevne.

Vand/skum injektionspumpe (valgfrit)

Hydraulisk drevet vandinjektions triplex pumpe med nødvendigt tilbehør, trykregulator, flowregulator, kontraventil og sugefilter.

Max flow: 80 lpm

Max tryk: 40 kg/sq.cm

Enkeltstangsskifter: Manuelt betjent enkeltstangsskifter til fastgørelse af borestang til drejehoved

Spil: Hydraulisk betjent hjælpespil til lastning af borestang i stangskifter med 5 tons løftekapacitet.

Svejsemaskine

Hydraulisk drevet semi-børsteløs svejsegenerator er tilgængelig til svejsehus

Anbefalet elektrodestørrelse: Kun 2,5 mm til 5 mm

Svejsestrøm: 300 ampere ved 60 % driftscyklus

Valgfri enkeltfase: 6.0 kVA @ 220v, 50 Hz

Gasledningssmøreapparat
